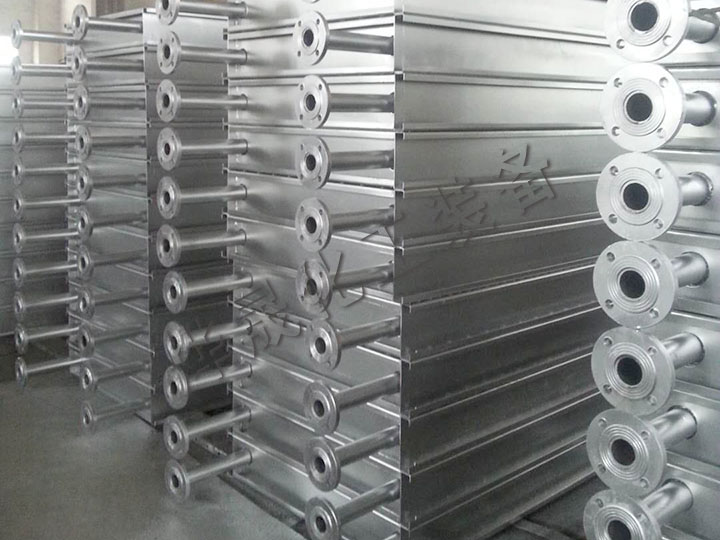

SRL型蒸汽散熱器
產品概述
       SRL型蒸汽散熱器共有37種規(guī)格，該散熱器是采用鋼管鋁翅片管束組成，故鋁片與鋼管接觸緊密，散熱性能好，使用可靠。
       SRL型蒸汽散熱器以蒸汽或過熱水為熱媒，蒸汽壓力高為8Kg／cm2：，過熱水溫度為160℃，適用于空氣調節(jié)系統(tǒng)及干燥室內的空氣加熱。
       SRL型蒸汽散熱器在順氣流方向分二排管與三排管排列，其型號舉例如下：
       SRL-5×5／2——順氣流方向二排管交叉排列。
       SRL-5×5／3——順氣流方向三排管交叉排列。
SRL型蒸汽散熱器傳熱系數、阻力如下表
散熱器型號 熱介質 傳熱系數K值
千卡/米2時℃		 阻力毫米水柱
SRLB×A/2 蒸汽（一個表壓） K=13.1（Vγ）0.40 H=0.174（Vγ）1.67
過熱水130℃
（流速0.023-0.037）		 K=14.2（Vγ）0.24 H=0.153（Vγ）1.58
SRLB×A/3 蒸汽（一個表壓） K=13.0（Vγ）0.43 H=0.309（Vγ）1.62
過熱水130℃
（流速0.0154-0.038）		 K=12.5（Vγ）0.29 H=0.296（Vγ）1.58

主要技術參數
散熱器
型號		 通風凈
截面積
（m2）		 散熱面積
（m2）		 熱
媒		 管
束
數		 受熱
面積
（m2）		 熱介質
通過截
面積

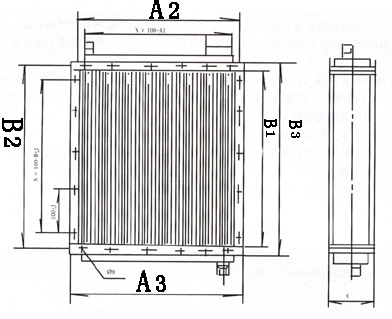

（m2）		 尺   寸（mm） 聯
接
管		 重量
（kg）
A B A1 B1 A2 B2 A3 B3 C
SRL-5×5/3 0.11 16.7   35 0.88 0.0070 500 400 545 500 575 540 605 570 200 5"/4 51
SRL-5×5/2 0.11 11.0 23 0.58 0.0046 160 38
SRL-10×5/3 0.22 34.0 35 1.76 0.0070 900 1000 1040 1070 200 83
SRL-10×5/2 0.22 22.3 23 1.16 0.0046 160 50
SRL-12×5/3 0.27 42.6 35 2.20 0.0070 1200 1250 1290 1320 200 99
SRL-12×5/2 0.27 28.0 23 1.45 0.0046 160 71
SRL-6×6/3 0.15 23.6 41 1.24 0.0082 600 500 635 600 665 640 695 670 200 3"/2 66
SRL-6×6/2 0.15 15.6 27 0.82 0.0054 160 43
SRL-10×6/3 0.26 39.8 41 2.06 0.0082 900 1000 1040 1070 200 95
SRL-10×6/2 0.26 26.2 27 1.36 0.0054 160 59
SRL-12×6/3 0.32 49.9 41 2.58 0.0082 1200 1250 1290 1320 200 113
SRL-12×6/2 0.32 32.9 27 1.70 0.0054 160 81
SRL-15×6/3 0.39 60.0 41 3.09 0.0082 1400 1500 1540 1570 200 131
SRL-15×6/2 0.39 39.5 27 2.04 0.0054 160 94
SRL-24×6/3 0.60 95.8 41 4.89 0.0082 2300 2400 2440 2470 200 197
SRL-24×6/2 0.60 63.1 27 3.23 0.0054 160 138
SRL-7×7/3 0.21 31.7 47 1.65 0.0094 700 600 725 700 755 740 785 770 200 2" 83
SRL-7×7/2 0.21 20.9 31 1.09 0.0062 160 60
SRL-10×7/3 0.30 45.7 47 2.36 0.0094 900 1000 1040 1070 200 107
SRL-10×7/2 0.30 31.0 31 1.56 0.0062 160 77
SRL-12×7/3 0.37 57.2 47 2.96 0.0094 1200 1250 1290 1320 200 127
SRL-12×7/2 0.37 37.8 31 1.95 0.0062 160 91
SRL-14×7/3 0.43 66.1 47 3.41 0.0094 1400 1450 1490 1250 200 144
SRL-14×7/2 0.43 43.6 31 2.25 0.0062 160 102
SRL-15×7/3 0.45 68.8 47 3.54 0.0094 1400 1500 1540 1570 200 148
SRL-15×7/2 0.45 45.4 31 2.34 0.0062 160 105
SRL-17×7/3 0.50 80.4 47 4.13 0.0094 1700 1750 1790 1820 200 169
SRL-17×7/2 0.50 53.1 31 2.73 0.0062 160 120
SRL-22×7/3 0.66 101.3 47 5.21 0.0094 2100 2200 2240 2270 200 196
SRL-22×7/2 0.66 66.8 31 3.43 0.0062 160 145
SRL-15×10/3 0.69 95.2 65 4.91 0.0130 1000 1400 995 1500 1025 1540 1055 1570 200 5"/2 215
SRL-15×10/2 0.69 63.0 43 3.25 0.0086 160 140
SRL-17×10/3 0.74 111.4 65 5.72 0.0130 1700 1750 1790 1320 200 226
SRL-17×10/2 0.74 73.6 43 3.89 0.0086 160 159
SRL-20×10/3 0.85 127.5 65 6.54 0.0130 1900 2000 2040 2070 200 252
SRL-20×10/2 0.85 84.2 43 4.33 0.0086 160 177
SRL-14×8/2 0.54 50.7 35 2.55 0.0070 800 1400 815 1450 845 1490 875 1520 160 2" 108
